Transformadores sumergibles

Transformadores Sumergibles, Que Son, Para Que Sirven, Usos, Tipos, Precios

Los transformadores sumergibles trifásicos y monofásicos se utilizan en redes eléctricas de distribución subterránea.

Optimizan al máximo los espacios y representan la mejor opción estética disponible en la actualidad.

Los sistemas de distribución subterránea han demostrado un mayor nivel de confiabilidad en el suministro de laenergía eléctrica en condiciones climáticas extremas. Son equipos seguros, compactos, estéticos e incluyen diversos elementos que protegen al equipo y a las redes eléctricas. Estos transformadores también pueden usarse en forma privada-residencial, comercial o industrial. Para estos usos, aplican las normas: NOM-002-SEDE, NMX-J-287-ANCE, NMX-J-116-ANCE, NMX-J-123-ANCE.

Así mismo, estos transformadores pueden cederse a la CFE en aplicaciones residenciales o comerciales cuando se fabrican bajo las normas: CFE-K0000-22, CFE-K0000-05.

Aplicaciones:

Los transformadores sumergibles trifásicos estan diseñado para operar en instalaciones eléctricas subterráneas, garantizando máxima estética visual, seguridad y confiabilidad. Además, optimiza al máximo los espacios y elimina totalmente la contaminación visual.

Los transformadores sumergibles trifásicos se utilizan en lugares donde la seguridad y la estética son un factor decisivo, tales como: Fraccionamientos residenciales, Centros vacacionales y recreativos, Centros comerciales, Hoteles, Pequeñas y medianas empresas de primer nivel.

Ventajas

• Mayor confiabilidad de operación respecto a otros sistemas de distribución.

• Facilidad de acceso. – Mayor seguridad.

• Optimización del uso del espacio.

• Mayor plusvalía para la propiedad.

• Instalaciones menos expuestas al medio ambiente y vandalismo.

• Eliminación total de la contaminación visual.

Características

• 55ºC o 65ºC de sobre-elevación de temperatura.

• Interruptor termomagnético opcional hasta 500 KVA.

• Tanque reforzado de acero al carbón o acero inoxidable.

• Totalmente sellado.

• Cambiador de derivaciones de operación exterior con manivela de material inoxidable.

• Boquillas de alta tensión tipo pozo. – Boquillas de alta tensión tipo muelle.

• Recubrimiento especial para evitar la corrosión.

• Garantía estándar: 60 a 72 meses contra defectos de fabricación (depende del fabricante).

Accesorios Incluídos

• Boquillas de media y baja tensión desmontable

• Niple con tapón de material a prueba de intemperie en el tanque.

• Placa de datos de material anticorrosivo.

• Tapón combinado para drenaje y muestreo. – Soporte para boquilla estacionaria.

• Empaques de material elastomérico y compatibles con el líquido aislante.

• Conexión Primaria: Delta o Estrella.

• Conexión Secundaria: Delta o Estrella

• Opciones Disponibles: Operación anillo (obligatoria bajo las normas K de CFE) u operación radial. lnterruptor termomagnético (breaker) opcional para protección del devanado secundario. Tanque de acero al carbón o de acero inoxidable.

• Tipos de Enfriamiento: Estándar (65ºC) o Tipo Costa-Cálido (55ºC).

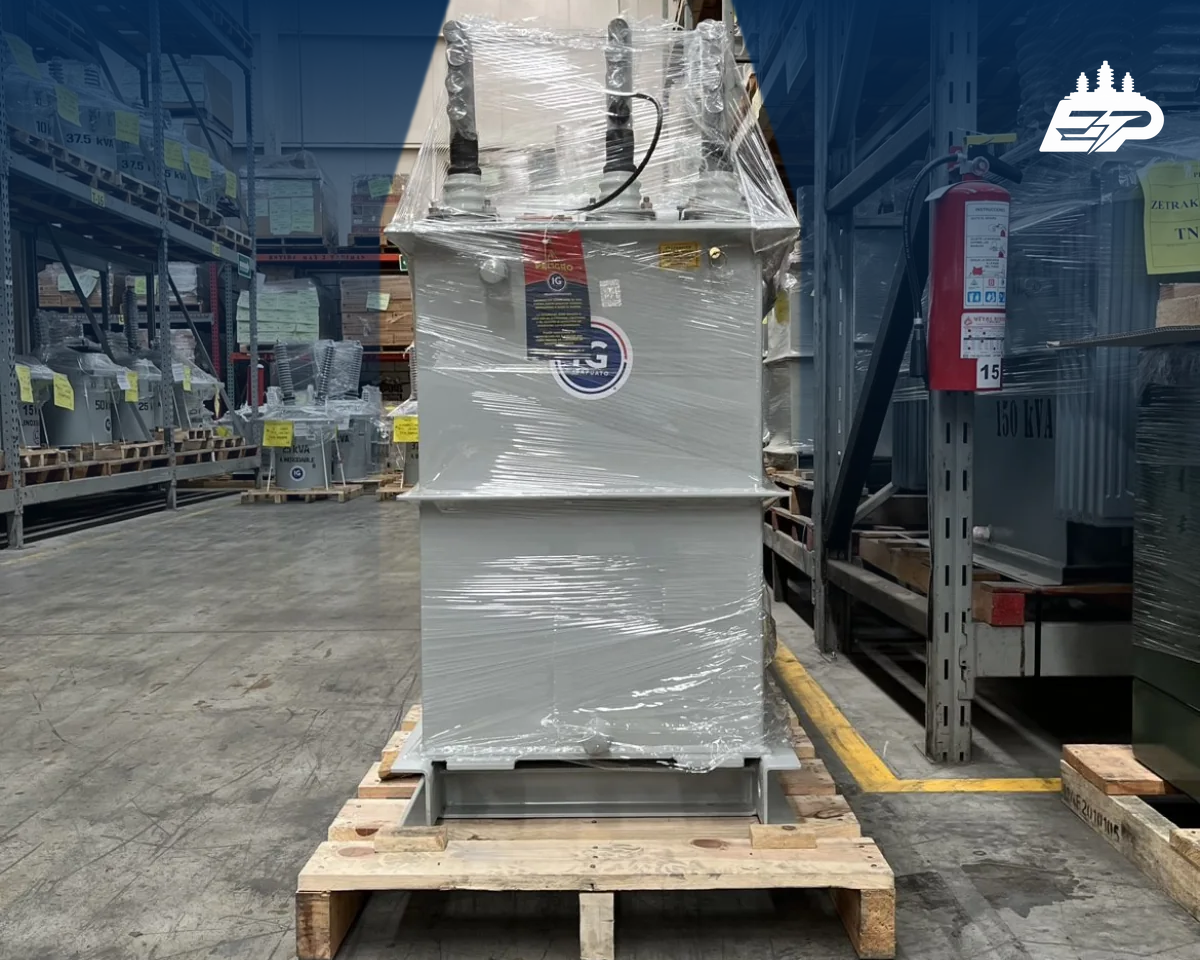

Transformadores Monofásicos Tipo Sumergible:

• Capacidades: 25 KVA. 37.5 KVA. 50 KVA. 75 KVA. 100 KVA. 167 KVA.

• Tipos de Operación: Operación radial. Operación anillo.

• Voltajes Primarios: 13200 V. 13200YT/7620 V. 23000 V. 22860YT/13200 V. 33000 V. 33000YT/19050 V. 34500/19919 V.

• Voltajes Secundarios: 120/240 V. 240/480 V.

• Opciones de Tanque: Acero al carbón. Acero inoxidable.

• Material de los Devanados: Aluminio. Cobre.

• Opciones de Aceite: Aceite dieléctrico mineral. Aceite dieléctrico vegetal.

• Opciones de Protección: Interruptor termomagnético integrado. Interruptor termomagnético no integrado.

• Normas Aplicables: CFE K0000-12 (Norma K). NMX-J-285-ANCE.

• Marcas: PROLEC. IG. RTE. IMEM.

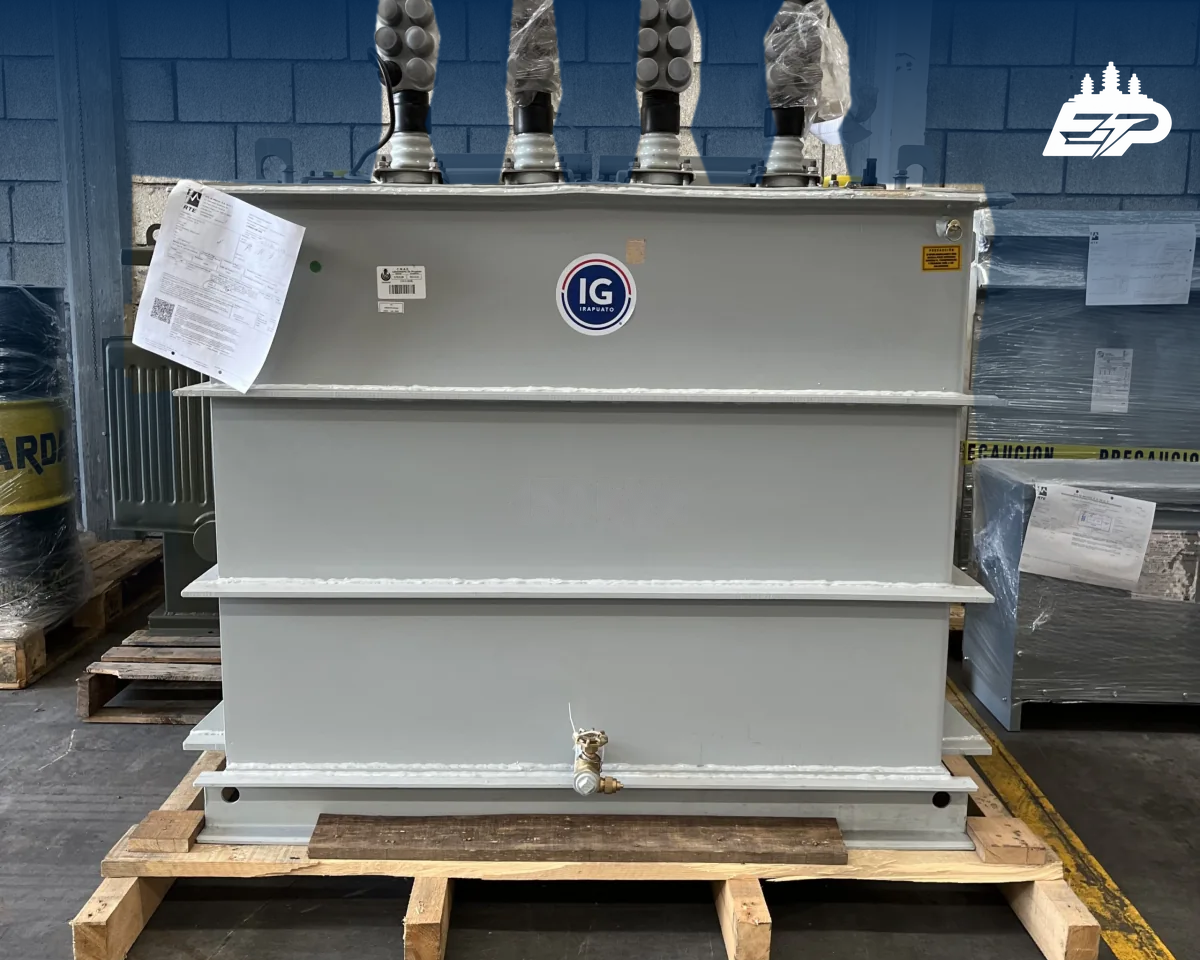

Transformadores Trifásicos Tipo Sumergible:

Capacidades: 15 KVA. 30 KVA. 45 KVA. 75 KVA. 112.5 KVA. 150 KVA. 225 KVA. 300 KVA. 500 KVA. 750 KVA. 1000 KVA. 1250 KVA. 1500 KVA. 1750 KVA. 2000 KVA. 2500 KVA. 3000 KVA. 3500 KVA. 4000 KVA. 4500 KVA. 5000 KVA.

• Tipos de Operación: Operación radial. Operación anillo.

• Voltajes Primarios: 4160 V. 13200 V. 13200YT/7620 V. 23000 V. 22860YT/13200 V. 33000 V. 33000YT/19050 V. 34500/19919 V.

• Voltajes Secundarios: 220/127 V. 380/220 V. 440/254 V. 460/266 V. 480/277 V. 4160/2404 V.

• Conexiones de los Devanados: Delta-Estrella. Estrella-Estrella. Delta-Delta. Estrella-Delta.

• Opciones de Tanque: Acero al carbón. Acero inoxidable.

• Material de los Devanados: Aluminio. Cobre.

• Opciones de Aceite: Aceite dieléctrico mineral. Aceite dieléctrico vegetal.

• Opciones de Protección: Interruptor termomagnético integrado. Interruptor termomagnético no integrado.

• Normas Aplicables: CFE K0000-05. CFE K0000-022 (Norma K). NMX-J-287-ANCE.

• Marcas: PROLEC. IG. ZETRAK. RTE. IMEM.

Nota: Los sumergibles aplica solo para la norma K exactamente las mismas capacidades de los pedestales monofásicos y trifásicos.
